Secador por Refrigeração DRD
Secador por Refrigeração DRD Parker Domnick Hunter
A importância do ar comprimido como um gerador de energia para os processos industriais modernos é largamente conhecida. O que muitas vezes é esquecido, é a necessidade de oferecer tratamento de qualidade para este ar.
O ar que entra no sistema contém vapor de água, que ao ser resfriado, vai se transformar em água no estado líquido, causando danos consideráveis não só para a rede de ar comprimido, mas também para os equipamentos pneumáticos e para o produto final.
Os secadores por refrigeração DRD removem ativamente este condensado para conseguir ar comprimido extremamente seco.
Nosso trocador de calor tipo “massa fria” oferece desempenho ímpar em sua categoria. Com perda mínima de pressão, é capaz de aumentar significativamente a eficiência de todo o processo de tratamento de ar comprimido.
Características do Secador por Refrigeração DRD
- Excelentes valores de ponto de orvalho para melhor desempenho do sistema;
- Menores custos operacionais reais;
- Alta confiabilidade, facilidade de uso e de manutenção;
- Exclusivo trocador de calor tipo “massa fria”;
- Dreno duplo integrado;
- Projetado para perda de pressão extremamente baixa;
- Compressor scroll de avançada tecnologia;
- Gás ecológico em todos os modelos;
- Separador de condensado tipo “Demister”, de alto rendimento.
Fluxo da Água
O ar atmosférico contém uma proporção de água em forma de vapor, e a sua condensação está relacionada a temperatura do ponto de orvalho, conforme demonstrado no quadro abaixo.

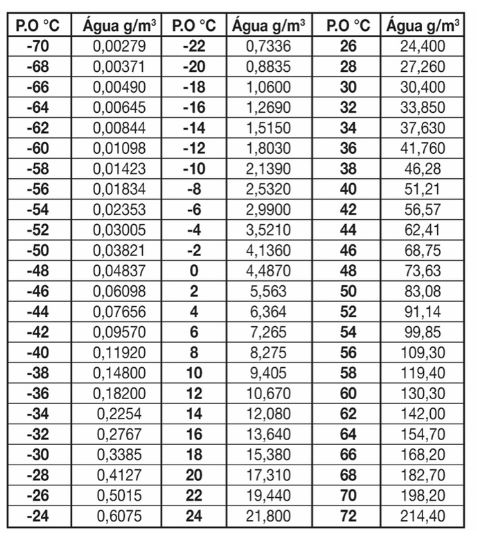

O ponto de orvalho é a exata temperatura que faz o vapor de agua condensar, quanto mais baixa essa temperatura, menor é a quantidade de vapor de água presente no ar (veja a tabela):
A umidade relativa (UR) define a quantidade de vapor dágua em porcentagem que o ar é capaz de reter antes de começa a condensar.
Exemplo: 60% de UR a 20°C, significa que o ar retém 60% do vapor de água e quando chegar a 100%, o ar não pode mais reter a umidade como vapor e acaba de manifestando como orvalho (visível névoa).
Se o ar for expandido, a sua capacidade de retenção de água em forma de vapor aumenta, em contra partida, a quantidade de vapor que ele pode reter diminui se for compactado.
Exemplo: Um compressor de ar absorve 8 metros cúbicos de ar atmosférico a 20°C com 60% de umidade relativa, durante o processo de compressão esse volume é reduzido para 1 metro cúbico a 7 barg de pressão, nesta condição a quantidade de água inicial foi compactada em 1 metro cúbico. Os 8 metros cúbicos de ar a 60% UR iniciais, que agora ocupam 1 metro cúbico, excedem a umidade relativa do ar máxima de 100%.
A Condensação ocorre quando o ar ambiente atinge cerca de 100% de UR no meio ambiente e processo análogo ocorre dentro do compressor. Quanto maior a capacidade de deslocamento volumetrico do compressor, maior o volume de agua liquida no sistema.
Um típico compressor de 30kW operando a 7 barg, gerará aproximadamente 20 litros de água líquida em um turno de oito horas.
